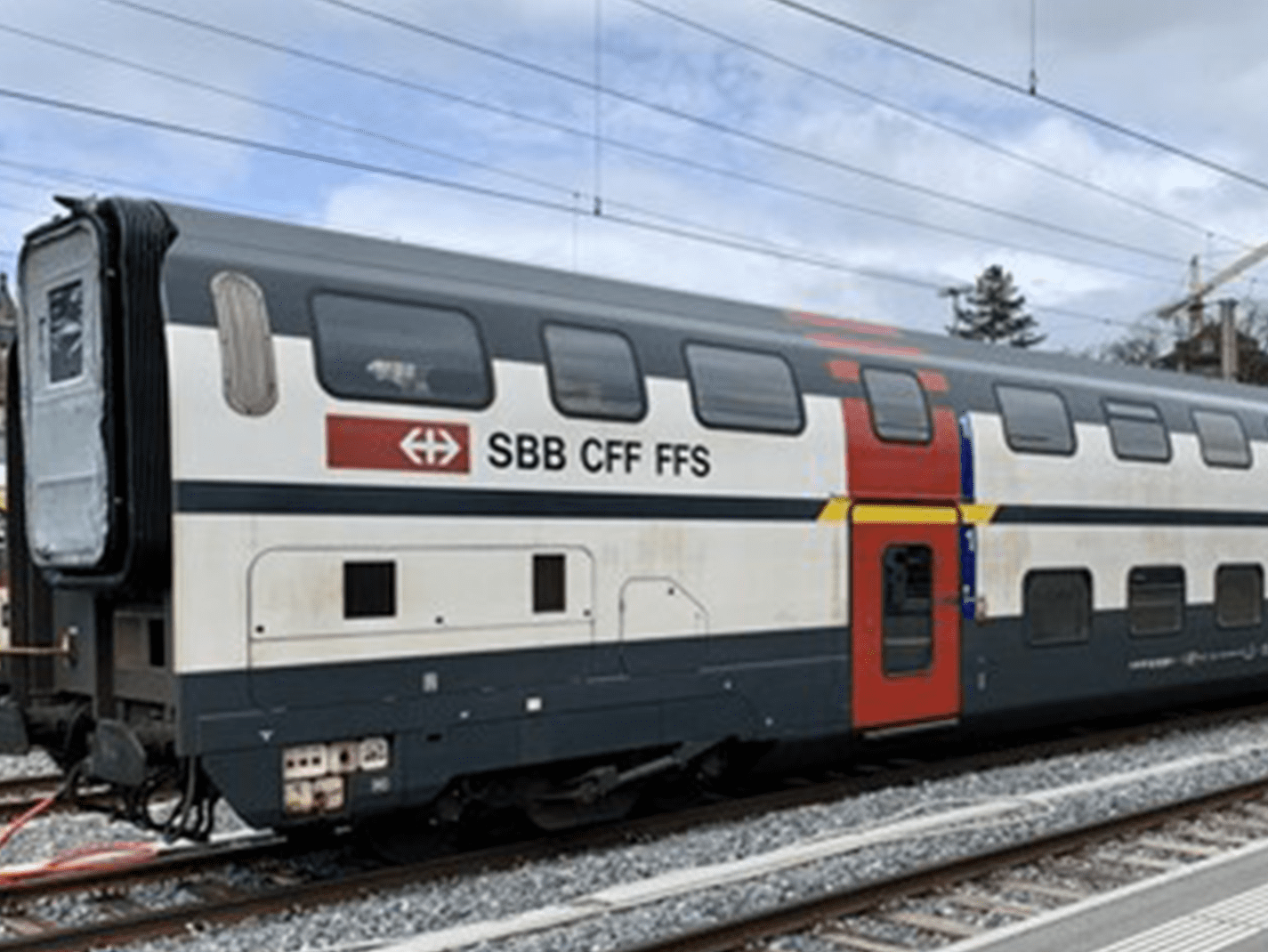

Finite-Elemente-Analyse und Festigkeitsnachweis für Klappsitze im AS-Wagen

Kunde: FAINSA, Spanien

Projektaufgaben

• Festigkeitsberechnung der Klappsitze
• Vorschläge zur Optimierung und Nachrechnung des Designs
• Finale Nachweisrechnung mit Abschlussbericht

Unsere Umsetzung

Um das Projekt umsetzen zu können, wurden vom Kunden CAD 3D Modelle dreier Sitztypen zur Verfügung gestellt. Die Modelle wurden durch PROSE in die FEA-Software eingelesen und analysiert. Anhand der Resultate und in enger Zusammenarbeit mit dem Kunden konnten verschiedene Optimierungen der Designs vorgenommen werden. Diese Optimierungen wurden jeweils nachgerechnet und bei Bedarf punktuell in der Konstruktion weiter verbessert. Nach dem die optimierten Designs den Anforderungen der UIC566 entsprachen, konnte ein Schlussbericht mit dem von der SBB AG gewünschten Festigkeitsnachweis erstellt werden. Dieser Bericht wurde als Erstmusterprüfungs-Dokument benötigt und diente dem Endkunden auch als Nachweisdokument für die Sitze um die Zulassung der Reiszugwagen zu erreichen.

Kundennutzen

Durch unsere Ingenieursdienstleistung erhält der Kunde optimierte Sitzkonstruktionen deren Festigkeiten nachweisbar sind. Die Kenntnisse der Zulassungsprozesse und der endkundenspezifischen Anforderungen ermöglichen PROSE «zulassungsfeste» Dokumente zu erstellen, die vom Endkunden akzeptiert werden können. Unsere Kenntnisse der lokalen Begebenheiten und die Erfahrung als international tätiges Unternehmen ermöglicht den technischen und formalen Brückenschlag zwischen Sitzlieferant und Endkunde.
