Validation – Verification – Our solutions

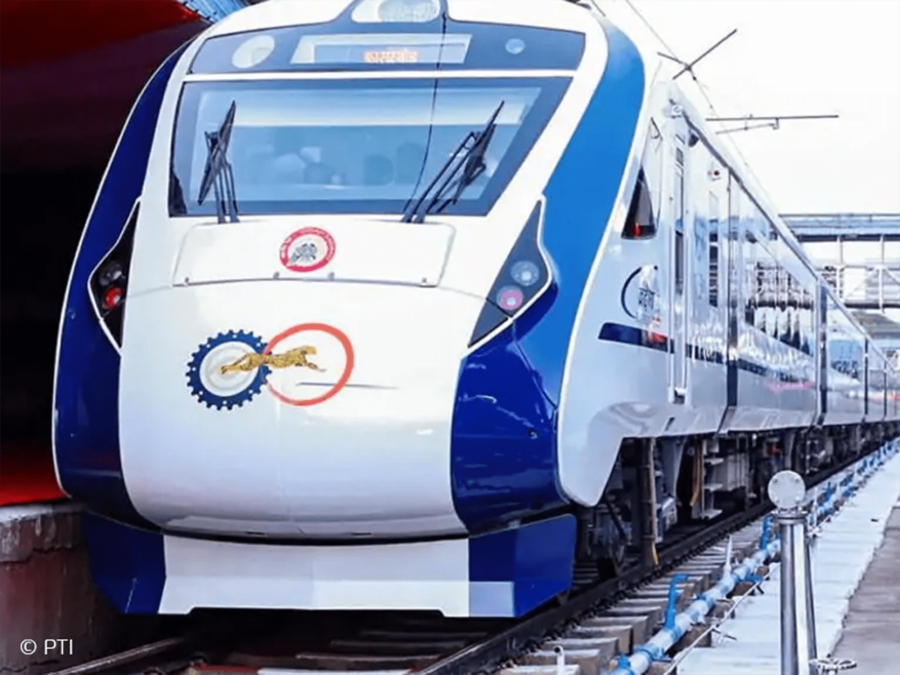

Vande Bharat-Zug am Bahnsteig – Schlafwageneinheit im Rahmen der Drehgestell-Konstruktionsvalidierung in Indien.

Konstruktionsvalidierung von Drehgestellen für Vande Bharat-Schlafwagen

Kunde: Ramkrishna Forgings Limited, Indien

Projektaufgaben

  • Validierung der Drehgestellkonstruktion
  • Erstellung von 3D-Modellen für alle Drehgestelltypen
  • FEA der Drehgestellrahmen-Typen und hochbelasteten Komponenten
  • Erstellung der Spezifikation für die Ermüdungsprüfung des Drehgestellrahmens
  • Schweissnahtprüfung vor Ort
  • Aktualisierung bestehender Zeichnungen zur Verbesserung der Fertigungsqualität

Unsere Umsetzung

PROSE wurde von RAMKRISHNA FORGINGS LIMITED (RKFL) beauftragt, eine unabhängige Konstruktionsvalidierung der Drehgestellbaugruppen für die neuen Schlafwagen des Vande Bharat-Zugs durchzuführen. Der Schwerpunkt der Arbeit lag auf der Überprüfung der strukturellen und funktionalen Konformität des bestehenden Personenwagen-Drehgestells für die Schlafwagenkonfiguration. Wir führten eine Finite-Elemente-Analyse (FEA) durch und bewerteten die Konformität mit den relevanten Eisenbahnnormen, um die für die Konstruktionsänderungen und die Betriebsgenehmigung erforderlichen technischen Nachweise zu erbringen.

PROSE hat RAMKRISHNA FORGINGS LIMITED (RKFL) eine unabhängige technische Validierung des Drehgestell-Designs für die Schlafwagenkonfiguration des Vande Bharat-Zugs bereitgestellt. Auf der Grundlage unserer Fachkenntnisse in den Bereichen Struktur-, Sicherheits- und Systemanalyse sowie unserer fundierten Kenntnisse der internationalen Eisenbahnnormen haben wir eine zuverlässige und effiziente Anpassungsbewertung des bestehenden Designs sichergestellt.

Kundennutzen

Als unabhängiger Engineering-Partner unterstützte PROSE RKFL von der Analyse über die Prüfung bis hin zur Dokumentation und trug so dazu bei, die Betriebsbereitschaft und Zulassung der neuen Schlafwagen für den Einsatz im indischen Schienennetz sicherzustellen. Darüber hinaus erhält RKFL neue und geänderte Zeichnungen von angepassten Baugruppen und Komponenten.





Schwarze SJ Rc6-Elektrolokomotive an einem schwedischen Bahnhof, mit Stromabnehmer und Hochspannungsausrüstung auf dem Dach.

Bewertung der Kompatibilität von Lokomotiven bei erhöhter Oberleitungsspannung

Kunde: SJ AB, Schweden
Endkunde: Trafikverket, Schweden

Projektaufgaben

  • Technische Untersuchung
  • Recherche von Dokumentationen
  • Identifizierung möglicher Änderungen an Hochspannungskreisen von Lokomotiven
  • Kostenvoranschlag für die Änderungen
  • Integration der Änderungen in das tatsächliche System

Unsere Umsetzung

PROSE begann mit einer strukturierten Überprüfung des Hochspannungssystems Rc6, wobei die Konstruktions-unterlagen, Komponentenspezifikationen und historischen Änderungsaufzeichnungen analysiert wurden, um die aktuelle technische Basis des Fahrzeugs zu ermitteln. Auf der Grundlage dieser Analyse bewerteten wir die Auswirkungen der erhöhten maximalen Spannung auf die Isolationskoordination, die Spannungsreserven der Komponenten und die Schutzsysteme. Wo erforderlich, entwickelten wir alternative technische Lösungen, um die Einhaltung der neuen Betriebsbedingungen sicherzustellen. Jede Option wurde sowohl aus technischer als auch aus wirtschaftlicher Sicht bewertet, einschliesslich Machbarkeit, Umsetzungsaufwand, betriebliche Auswirkungen und damit verbundene Risiken. Die Arbeiten wurden in engem Dialog mit SJ als Betreiber und Trafikverket als Infrastrukturbesitzer durchgeführt, um Transparenz und Abstimmung während des gesamten Projekts zu gewährleisten.

Kundennutzen

Der Kunde erhielt eine transparente und technisch fundierte Entscheidungsgrundlage für den Betrieb der Rc6-Flotte unter erhöhter Oberleitungsspannung. Unsere unabhängige Bewertung klärte Spannungsreserven, Komponenten-beschränkungen und Schutzanforderungen und schuf so vollständige Transparenz hinsichtlich technischer Risiken und Änderungsbedarf.

Durch den systematischen Vergleich von Modernisierungsszenarien, einschliesslich der Auswirkungen auf Kosten und Umsetzung, ermöglichten wir SJ und Trafikverket, Massnahmen auf der Grundlage von Sicherheit, Betriebssicherheit und langfristigem Investitionsschutz zu priorisieren. Dank der fundierten Kenntnisse von PROSE über schwedische Schienenfahrzeuge und Infrastruktur-Schnittstellen konnten die Betreiber eine technisch robuste und zukunftssichere Lösung sicherstellen, die den aktuellen Netzstandards entspricht.





Open door of a C20 metro driver cab in Sweden, illustrating onboard modifications and the need for verified electrical documentation.

Dokumentation eines rekonstruierten elektrischen Entwurfs für eine Klimaanlage im Führerstand einer U-Bahn

Kunde: MTR Tech AB, Schweden

Projektaufgaben

  • Erfassung der tatsächlichen elektrischen Daten vom Kunden
  • Technische Überprüfung und Konsolidierung handschriftlicher Aktualisierungen
  • Rekonstruktion elektrischer Schaltpläne
  • Überprüfung der Richtigkeit und Konsistenz
  • Formelle Freigabe genehmigter Zeichnungen

Unsere Umsetzung

Das Projekt befasste sich mit dem Fehlen kontrollierter und geprüfter elektrischer Unterlagen nach der Installation einer neuen Klimaanlage in der Fahrerkabine eines in Schweden betriebenen C20-U-Bahn-Fahrzeugs. Die Änderung war kundenseitig umgesetzt worden, wobei elektrische Schaltpläne manuell angepasst wurden, was zu fehlender Rückverfolgbarkeit, widersprüchlichen Informationen und einer Nichtkonformität mit den eisenbahnspezifischen Dokumentationsstandards führte. Ziel war es, die bestehende Anlage zu rekonstruieren, die elektrische Auslegung zu überprüfen und korrekte, vollständige und konforme elektrische Zeichnungen formell zu dokumentieren und freizugeben.

PROSE sammelte sämtliche verfügbaren technischen Informationen beim Kunden, einschliesslich As-built-Daten und handschriftlicher Anpassungen der Schaltpläne. Diese Informationen wurden analysiert, konsolidiert und in formale elektrische Schemata gemäss den geltenden eisenbahnspezifischen Dokumentationsstandards überführt. Die daraus resultierenden Zeichnungen wurden in enger Abstimmung mit den Ingenieur:innen des Kunden unter der Urheberschaft von PROSE überprüft und herausgegeben, wodurch Genauigkeit, Rückverfolgbarkeit und eine kontrollierte Freigabe gewährleistet wurden. Unsere Unabhängigkeit sowie unsere langjährige Erfahrung mit elektrischen Systemen im Schienenverkehr ermöglichten eine effiziente und zuverlässige Rekonstruktion auch bei unvollständiger Ausgangsdokumentation.

Kundennutzen

Durch die Wahl von PROSE erhielt der Kunde geprüfte und offiziell freigegebene elektrische Dokumentationen, die die tatsächliche Installation genau widerspiegeln. Dadurch wurde die vollständige Rückverfolgbarkeit wiederhergestellt, die Einhaltung der Dokumentationsstandards für Eisenbahnen sichergestellt und eine zuverlässige Grundlage für den sicheren Betrieb, die Instandhaltung und zukünftige Änderungen geschaffen. Der unabhängige technische Ansatz von PROSE und die Erfahrung bei der Rekonstruktion und Validierung modifizierter oder älterer Konstruktionen reduzierten das Projektrisiko und entlasteten die internen technischen Ressourcen des Kunden.





Montage eines roten Standseilbahnwagens mit neuem luftgefedertem Fahrwerk während der Modernisierung einer alpinen Standseilbahn, begleitet durch PROSE.

Fahrwerkentwicklung Standseilbahn

Kunde: Steurer Seilbahnen AG, Schweiz

Projektaufgaben

  • Projektmanagement
  • Gewichtsmanagement
  • Konzeptabsicherung
  • Nachweiskonzept und Lastannahmen
  • Festigkeitsberechnung
  • Herstellungsunterstützung

Unsere Umsetzung

Im Rahmen der Modernisierung der Standseilbahn von Unterwasser nach Iltios in der Region Toggenburg wählte die Steurer Seilbahnen AG PROSE als Partner für die Entwicklung eines massgeschneiderten Fahrwerks mit Luftfederung – speziell für den Einsatz in Standseilbahnen.

Die Steurer Seilbahnen AG hat ein neuartiges Konzept für ein Standseilbahn-Fahrwerk mit Luftfederung und einseitiger Längskraftübertragung entworfen. Aufbauend auf dieser Grundlage entwickelte PROSE gemeinsam mit Steurer eine detaillierte Anforderungsspezifikation und führte eine Konzeptabsicherung durch. Die konstruktive Umsetzung erfolgte bei Steurer mit fachlicher Unterstützung und Koordination durch PROSE. Unser Team übernahm die Auslegung sowie die Nachweisführung hinsichtlich Festigkeit und Entgleisungssicherheit. Zudem erstellten wir den Messstellenplan für die Versuchsfahrten und den daraus folgenden Abgleichbericht zum Festigkeitsnachweis. Um eine optimale Lösung zu gewährleisten, war eine enge Zusammenarbeit zwischen allen Beteiligten während der Iterationen zwischen Konstruktion und Festigkeit notwendig.

Kundennutzen

Durch die Zusammenführung des Wissens von Steurer hinsichtlich Standseilbahnen und PROSE bezüglich Laufwerke und Luftfederung entstand eine konstruktive und effiziente Zusammenarbeit, bei der alle Aspekte bis hin zum Nachweis stets im Auge behalten wurden. Die Flexibilität und das proaktive Projektmanagement von PROSE sowie der praktische Einblick von Steurer ermöglichten die nahtlose Integration von Konstruktionsoptimierungen bei der Beschaffung und Herstellung. Diese enge Zusammenarbeit gewährleistete eine technisch fundierte, sorgfältig geprüfte und auf die spezifischen Bedürfnisse von Standseilbahnen zugeschnittene Lösung.





Blue and white Västtrafik tram on route 3 to Kålltorp travelling through a historic city street in Gothenburg, Sweden.

Reverse Engineering neuer Zahnräder und Gehäuse für Strassenbahnen

Kunde: Västtrafik AB, Sweden

Projektaufgaben

  • Vermessung des Getriebegehäuses
  • 3D-Modellierung und technische Zeichnungen
  • Materialdefinition
  • Festlegung der anzuwendenden Normen
  • Risikobewertung

Unsere Umsetzung

PROSE wandte eine hybride Reverse-Engineering-Methode an, die mobiles 3D-Scannen, Netzverarbeitung und featurebasierte CAD-Modellierung kombinierte, um das Getriebegehäuse zu rekonstruieren. Parallel dazu koordinierten wir mit dem Drittanbieter Zoerkler die Durchführung von Präzisionsmessungen am Getriebe, Materialanalysen und Härteprüfungen.

Alle Schnittstellen, Toleranzen und Funktionsflächen wurden systematisch mit den physischen Komponenten abgeglichen und durch eine strukturierte CSM-RA-Risikobewertung validiert.

Auf der Grundlage dieser Eingaben erstellte PROSE eine aktualisierte 3D/2D-Dokumentation und eine technische Spezifikation, in der Material, Wärmebehandlung, Toleranzen und Anforderungen an die Oberflächenbeschaffenheit gemäss den Sicherheits- und Dokumentationsstandards für den Schienenverkehr festgelegt wurden.

Kundennutzen

Die langfristige Verfügbarkeit von Ersatzteilen wird durch eine aktualisierte und vollständige technische Dokumentation gewährleistet, die eine zuverlässige zukünftige Herstellung von Ersatzteilen ermöglicht. Dadurch wird das Risiko der Veralterung der betreffenden Teile erheblich verringert.
Dank des hybriden Reverse-Engineering-Ansatzes von PROSE, der mobiles 3D-Scannen, Mesh-Verarbeitung und featurebasierte CAD-Modellierung kombiniert, konnte die technische Dokumentation zeiteffizient geliefert werden. Gleichzeitig haben wir ein unvermindertes Mass an Sicherheit und Qualität im Vergleich zu den aktuellen Getriebeteilen gewährleistet.
Während des gesamten Projekts stand PROSE in ständigem Dialog mit allen beteiligten Akteuren, um Lösungen zu finden, die den Anforderungen des Kunden entsprechen, unterstützt durch unsere unabhängige Position und unser umfassendes technisches Know-how.



Blaue und rote Züge auf einem verschneiten Bahnsteig im Freien bei Nacht, die die Modernisierung der Kupplungsvorrichtung und die Integration der elektrischen Schnittstelle für den Schneepflugwagen vom Typ B257 veranschaulichen.

Kupplungsaufrüstung und Integration der elektrischen Schnittstelle für den Schneeräumwagen B257

Kunde: MTR Tech AB, Schweden

Projektaufgaben

  • Erfassung und Definition der Anforderungen an die elektrische Schnittstelle
  • Entwurfsprüfung
  • Aktualisierung der technischen Dokumentation
  • Überprüfung der elektrischen Anschlüsse und der Signalintegrität
  • Offizielle Freigabe der Zeichnungen und Konfigurationskontrolle
  • Koordination mit MTR während der Implementierung und Validierung

Unsere Umsetzung

PROSE war an der Konzeption der neuen elektrischen Schnittstelle beteiligt und arbeitete während der Systemimplementierung des modernisierten Kupplungssystems zwischen dem Schneepflugwagen Typ B257 und dem Zug C20 eng mit den Ingenieur:innen von MTR zusammen.

Während MTR die Installation und Tests vor Ort durchführte, überprüften, präzisierten und konsolidierten wir die Entwürfe für die elektrischen Aktualisierungen und stellten sicher, dass alle Anschlüsse und Signalschnittstellen den Sicherheits- und Betriebsanforderungen entsprachen.

Die verifizierten und genehmigten Informationen wurden als offizielle elektrische Zeichnungen herausgegeben, unter der Urheberschaft von PROSE veröffentlicht und von den Ingenieur:innen von MTR überprüft.

Dieser kooperative Ansatz gewährleistete vollständige Rückverfolgbarkeit, Korrektheit und die Einhaltung der Dokumentationsstandards für den Eisenbahnbereich.

Kundennutzen

Der Kunde erhielt eine zuverlässige und standardisierte Kupplungslösung, die den manuellen Arbeitsaufwand unter anspruchsvollen Winterbedingungen reduzierte. Die verbesserte Schnittstelle steigerte die Betriebseffizienz, indem sie die vollständige mechanische und elektrische Kompatibilität zwischen dem Schneeräumwagen und der C20-Flotte sicherstellte. Eine unabhängige technische Überprüfung durch PROSE garantierte eine hochwertige und konforme Dokumentation und schuf Vertrauen in die Sicherheit und Integrität des Systems. Das Ergebnis ist eine zukunftsfähige Lösung, die einen sicheren, effizienten und gut dokumentierten Winterbetrieb unterstützt.





Technische Unterstützung und Dokumentation für die Modernisierung der EMU-Klasse 72

Kunde: Alstom, Schweden

Projektaufgaben

  • Erfassung von Anforderungen
  • Elektrische Systemtechnik
  • Technisches Schreiben

Unsere Umsetzung

PROSE lieferte technische Unterstützung und Dokumentation für die Modernisierung des Elektrotriebwagens der Klasse 72. Ein Ingenieur für elektrische Systeme stellte sicher, dass die wichtigsten Verbesserungen – wie LED-Frontbeleuchtung, USB-Anschlüsse und Innenbeleuchtung – modernen Standards entsprachen. Darüber hinaus wurden zwei technische Redakteure damit beauftragt, die bestehende technische Dokumentation zu aktualisieren, um die Verbesserungen zu berücksichtigen.

Unser Team für elektrische Systeme ging methodisch vor, um sicherzustellen, dass alle Teilsysteme die funktionalen Anforderungen erfüllen und den geltenden Normen und Vorschriften entsprechen. Unser Schwerpunkt lag auf der Überprüfung von Teilsystemen wie LED-Frontleuchten, USB-Kontakten und Fahrgastinformationssystemen (PIS). Wenn wir Lücken zwischen den vorhandenen Komponenten und den geforderten Standards feststellten, empfahlen wir Verbesserungen. Unser gründlicher Ansatz stellte sicher, dass jeder Aspekt des elektrischen Systems für eine moderne betriebliche Effizienz und die Einhaltung der Vorschriften optimiert wurde.

Kundennutzen

Unser Fachwissen ermöglichte einen schnellen Projektstart, wodurch der Kunde wertvolle Lieferzeiten einsparen konnte. ALSTOM schätzte auch die Unterstützung von PROSE in Sicherheits- und Regulierungsfragen, die sicherstellte, dass alle Anforderungen effizient erfüllt wurden.

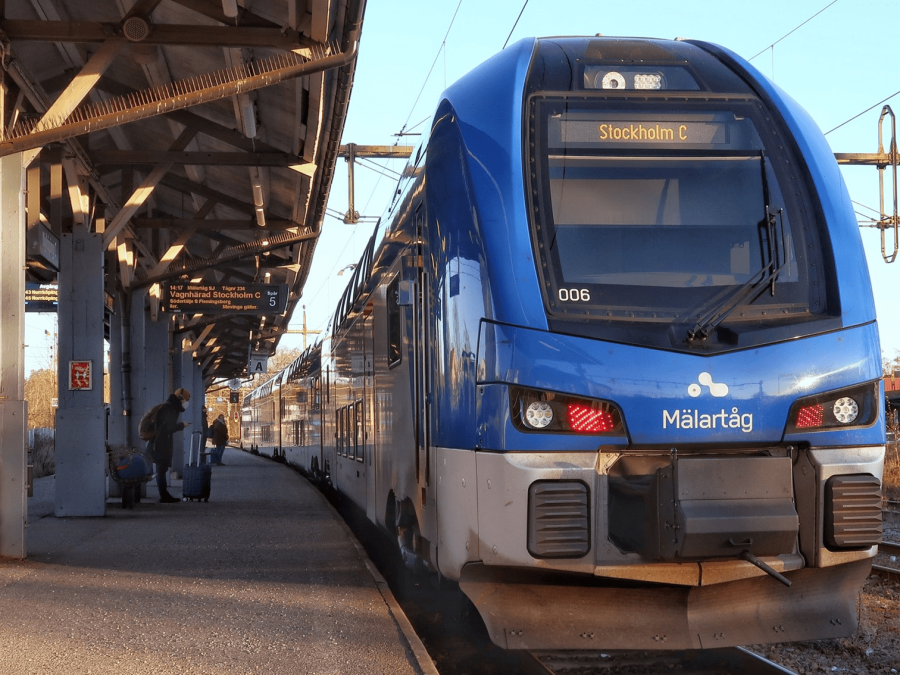

Validierung Wartungsaktivitäten – Mälartåg

Kunde: AB Transitio, Schweden

Projektaufgaben

  • Validierung des Wartungsprozesses

Unsere Umsetzung

Transitio, als Eigentümer, und MTR, als Betreiber der Mälartåg-Züge, sind für die Validierung der Wartungsprozesse verantwortlich. Diese Validierung dient dazu, die Wartungsanweisungen zu vervollständigen und Effizienzsteigerungen in den Wartungsabläufen zu identifizieren. Der Zughersteller Stadler ist verpflichtet, die vertraglich vereinbarten Spezifikationen zu erfüllen, um sicherzustellen, dass die Wartung nach den höchsten Standards durchgeführt wird.

Die Validierung des Wartungsprozesses gliedert sich in fünf Hauptphasen:

  • Bedarfsplanung und -definition: Hier wird der Bedarf ermittelt und klar definiert.
  • Festlegung von Spezifikationen und Konfigurationen: In dieser Phase werden die genauen Spezifikationen und Konfigurationen festgelegt.
  • Überprüfung: Diese Phase dient der sorgfältigen Überprüfung der zuvor definierten Spezifikationen und Konfigurationen.
  • Nutzung: Nach der Bedarfsdefinition, dem Design und der Qualifizierung, die Tests und Inbetriebnahme umfassen, folgt die Nutzungsphase. Während dieser Phase wird kontinuierlich überprüft, ob der validierte Zustand aufrechterhalten wird. Dies ist in der Regel die längste Phase und zielt darauf ab, zu gewährleisten, dass während der gesamten Nutzungsdauer die festgelegten Standards kontinuierlich erfüllt werden.
  • Ausserbetriebnahme: Die letzte Phase beinhaltet das geordnete Ausserbetriebnehmen unter Beibehaltung der dokumentierten Standards bis zum Schluss.

Ziel dieser strukturierten Vorgehensweise ist es, die Effizienz und Sicherheit während der gesamten Lebensdauer zu gewährleisten.

Kundennutzen

Die Überwachung der Erstqualifizierung von Geräten und die Einhaltung definierter Prozesse während der Nutzungsphase sind essenziell. Dies ermöglicht eine effektive Prozessverifizierung, durch die potenzielle Abweichungen frühzeitig erkannt werden können. Auf diese Weise lassen sich präventive Massnahmen ergreifen, bevor Abweichungen auftreten. Diese präventive Überwachung und frühzeitige Korrektur tragen wesentlich zur Aufrechterhaltung der Qualität und Zuverlässigkeit der betrieblichen Abläufe bei.





Sachverständigenbericht Meterspur-Flachwagen mit Zahnradbremse

Kunde: PVF Trade, s.r.o., Tschechien

Projektaufgaben

  • Projektmanagment
  • Definition und Beschaffung Inputdaten
  • Prüfung und Begutachtung aller Inputdokumente
  • Erstellung Sachverständigenbericht

Unsere Umsetzung

PROSE wurde von der Firma PVF Trade, s.r.o., beauftragt, einen Sachverständigen Prüfbericht (SV-Bericht) zum Prüfbericht der Abhängeversuche des Fahrzeugs «vierachsigen Dienst – Flachwagen 1000mm Spur mit Zahnradbremse» zu erstellen.

Der Bericht soll über die Übereinstimmung der Bremsversuche gemäss Prüfbericht Flachwagen mit Zahnradbremse Abhängeversuche mit den Bestimmungen der AB-EBV und deren Erfüllung Auskunft geben.

Alle eingereichten Dokumente wurden auf Vollständigkeit und Plausibilität geprüft. Die Prüfung erfolgt gegenüber allen relevanten Anforderungen aus der BAV-Richtlinien AB-EBV.

Bei Inkonsistenzen und/oder fehlenden Angaben wurden diese beim Auftraggeber respektive bei weiteren Projektpartner nachgefordert. Auf dieser Basis wurde abschliessend Sachverständigenbericht erstellt und dem Auftraggeber übermittelt.

Kundennutzen

Durch die zeitnahe Erstellung des Sachverständigenbericht von PROSE wird eine reibungslose und rasche Abwicklung des Zulassungsverfahrens gewährleistet. Die intensive Überprüfung der zur Verfügung gestellten Unterlagen stellt sicher, dass der Bericht den höchsten Qualitätsstandards entspricht und ein sicherer Betrieb des Fahrzeuges gewährleistet ist. Die intensive Betreuung des Projektes durch den PROSE Sachverständigen betreffend Anpassungen und Anforderungen an die Dokumentation mit allen Projektpartnern entlastet den Kunden von diesen organisatorischen Arbeiten und stellt eine rasche und qualitativ hochwertige Bearbeitung sicher.

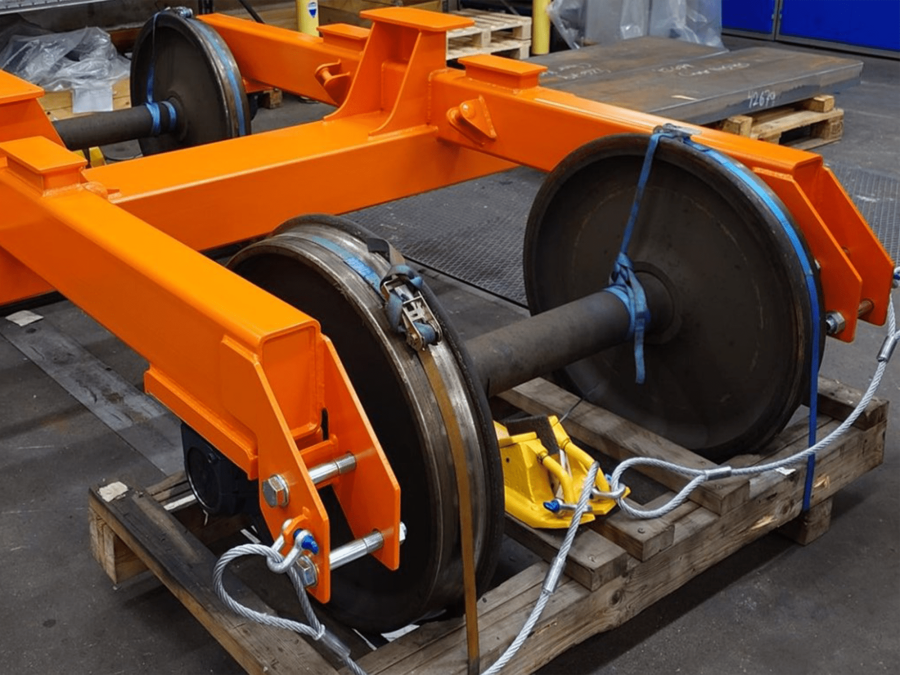

Lieferung von 4 Werkstatt-Drehgestellen

Projektaufgaben

  • Projektmanagement
  • Herstellung

Unsere Umsetzung

PROSE wurde beauftragt, vier massgeschneiderte Werkstatt-Drehgestelle für das Depot zu entwickeln und zu fertigen. Die zentrale Herausforderung bestand darin, robuste Drehgestelle zu konstruieren, die für den Einsatz unter den anspruchsvollen Bedingungen einer Werkstattumgebung geeignet sind. Diese Drehgestelle müssen nicht nur eine hohe Belastbarkeit aufwei­sen, sondern auch eine Anpassungsfähigkeit an verschiedene Fahrzeugtypen und Wartungsanforderungen des Depots bieten. Der Herstellungsprozess erforderte eine sorgfältige Auswahl von Materialien und Technologien, die eine langfristige Haltbar­keit und Widerstandsfähigkeit gegenüber mechanischen Bean­spruchungen und Umwelteinflüssen garantieren. Zusätzlich wurde ein besonderes Augenmerk auf die Ergonomie und die Benutzerfreundlichkeit gelegt, um die Sicherheit der Depotmit­arbeiter zu gewährleisten und die Effizienz der Wartungspro­zesse zu steigern. In enger Zusammenarbeit mit dem Kunden wurden die technischen Spezifikationen detailliert ausgearbei­tet, um sicherzustellen, dass die fertigen Drehgestelle optimal auf die spezifischen Bedürfnisse und die vorhandene Infrastruk­tur im Depot abgestimmt sind.

PROSE hat diese Aufgabe mit einem fokussierten Ansatz auf Qualität und Funktionalität angegangen. Die Fertigung der vier Werkstatt-Drehgestelle erfolgte unter strengen Qualitätskon­trollen und unter Verwendung hochwertiger Materialien. Jedes Drehgestell wurde sorgfältig konstruiert, um den spezifischen Anforderungen des Depots gerecht zu werden, wobei besonde­res Augenmerk auf Langlebigkeit und einfache Wartung gelegt wurde.

Kundennutzen

​Die Bereitstellung dieser vier speziell angefertigten Werkstatt-Drehgestelle bietet dem Kunden erhebliche Vorteile. Durch die verbesserte Zuverlässigkeit und Robustheit der Drehgestelle können Wartungsarbeiten effizienter und sicherer durchgeführt werden. Dies führt zu einer signifikanten Reduzierung von Still­standszeiten und einer Erhöhung der Betriebssicherheit im De­pot. Die maßgeschneiderten Drehgestelle unterstützen somit nicht nur die täglichen Abläufe, sondern tragen auch dazu bei, die Lebensdauer und Leistungsfähigkeit der im Depot gewarte­ten Fahrzeuge zu verbessern.





Getriebeuntersuchung an Fahrzeugen

Projektaufgaben

  • Projektleitung
  • Erstellung einer Machbarkeitsstudie
  • Prüfung der Vorschläge auf der Grundlage der Vorstudie
  • Auswertung der Tests
  • Empfehlungen

Unsere Umsetzung

Die Durchführung der Machbarkeitsstudie umfasste das Testen der von PROSE empfohlenen Abdichtungsvorschläge an zwei verschiedenen Getrieben. Bei einem Getriebe wurde eine reduzierte Leckage festgestellt, während das zweite Getriebe, trotz der Verwendung einer Dichtmasse und einer regulären O-Dichtung, eine ähnlich starke Leckage wie zuvor aufwies. Die Tests halfen die Wirksamkeit der verschiedenen vorgeschlagenen Dichtungsmethoden zu bewerten und lieferten wertvolle Daten für die Weiterentwicklung der Lösungsansätze.

Kundennutzen

Aufgrund der Ergebnisse der durchgeführten Tests kann PROSE nun gezielte Empfehlungen für weitere Schritte geben. PROSE empfiehlt daher, als nächsten Schritt eine X-Dichtung zu testen und gleichzeitig die Motorabtriebswelle mit zwei Strängen Dichtmasse zu versehen. Diese Empfehlung basiert auf den beobachteten Leistungen der getesteten Dichtungsvarianten und zielt darauf ab, eine robustere Lösung zur Vermeidung von Ölleckagen zu entwickeln. Diese strategische Vorgehensweise bietet dem Kunden die Möglichkeit, durch gezielte Anpassungen und Verbesserungen das Problem nachhaltig zu beheben und die Betriebssicherheit sowie die Lebensdauer des Getriebes zu verbessern.





Zweitmeinung zu Wagenkastenkonstruktionen

Projektaufgaben

Zweitmeinung zu

  • Designkonzept und Philosophie
  • Spezifikation der Wagenkastenberechnung
  • Wagenkasten-Crash-Spezifikation
  • Validierungsplan
  • Finite-Elemente-Beschreibungsdokument
  • Berechnungsergebnisse
  • Schweissungen

Unsere Umsetzung

PROSE unterstützte den etablierten europäischen Schienen­fahrzeughersteller mit Reviews, um sicherzustellen, dass die Entwicklung seiner Rohwagenkastenstrukturen alle Anforde­rungen (Sicherheit, Lebensdauer, Festigkeit/Steifigkeit), die in den Normen festgelegt sind und um Kundenanforderungen ergänzt  wurden, erfüllen.

Zwei wesentliche Merkmale einer Wagenkastenkonstruktion sind Crashfestigkeit und Ermüdungsfestigkeit. Um diese Ei­genschaften zu überprüfen, müssen Konstruktionsprinzipien und Berechnungsmethoden bewertet werden.

Im Brennpunkt der Bewertung stand der Festigkeitsnachweis des Kunden, der von PROSE sorgfältig geprüft wurde. Er ent­hielt neben Nachweisen zur Kastenbeanspruchung durch ge­normte Lasten auch Ergebnisse, die sich aus Belastungsszenarien im Land des Endkunden, ergeben. Solche Belastungsszenarien sind nicht direkt in einer Norm definiert, müssen aber untersucht werden. Da diese Aufgabe komple­xer ist, prüfte PROSE diesen Teil des Berichts mit besonderer Aufmerksamkeit.

Kundennutzen

PROSE hat die Entwicklung einer hochmodernen Alumi­nium-Karosseriestruktur unterstützt. Die Zweitmeinung von PROSE wurde sowohl vom Auftraggeber als auch vom End­kunden als Qualitätssicherung sehr geschätzt.

Mit PROSE als unabhängigem Gutachter verfügen die Kun­den über ein weiteres Mittel zur Verringerung der Konstruk­tionsrisiken, indem sie das Fachwissen der erfahrenen Inge­nieure von PROSE nutzten.
