MKS-Berechnung Sicherheit gegen Entgleisen eines Gleiskraftwagens

Kunde: ROBEL Bahnbaumaschinen, Deutschland

Projektaufgaben

• MKS-Berechnungen zur Sicherheit gegen Entgleisen in Gleisverwindungen in Anlehnung an die EN14363:2019.
• Untersuchung in Überstellfahrtposition der Kräne ohne Hublast und in zwei verschiedenen Arbeitsstellungen mit Hublast.
• Ermittlung von eventuellen Kranlastreserven.
• Berichterstellung mit Bezug auf die EN14033-2:2017 Anhang H zur Vorlage an die technische Aufsichtsbehörde (TAB

Unsere Umsetzung

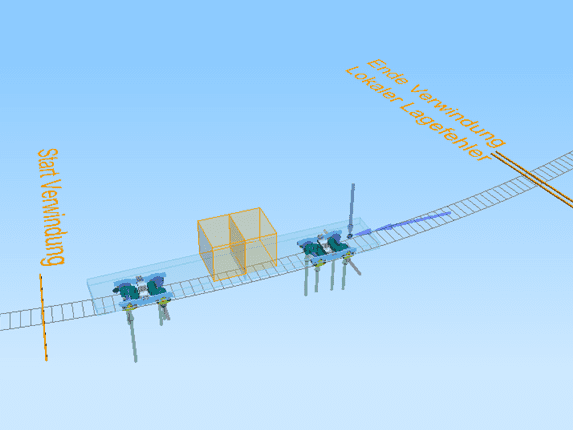

PROSE erstellte ein MKS-Modell von dem Gleiskraftwagen und simulierte Fahrten durch kritische Bögen mit Überhöhung und maximaler Gleisverwindung unter Betrachtung der Vorgaben aus der EN14363 für das Fahrzeug während der Überstellfahrt und in zwei verschiedenen Arbeitsstellungen mit entsprechender Kranstellung und Hublast.

Kundennutzen

Mit den MKS-Simulationen konnte PROSE die Sicherheit gegen Entgleisen in Gleisverwindungen des Gleiskraftwagens rechnerisch nachweisen und vorhandene Reserven bei der Hublast in den beiden Arbeitsstellungen ermitteln. Des Weiteren finden die Ergebnisse im Zulassungsprozess Verwendung als Vorlage bei der technischen Aufsichtsbehörde (TAB).
